Gestire le acque meteoriche in un piazzale ospedaliero richiede componenti capaci di garantire sicurezza pedonale e resistenza al traffico costante.
Il progetto realizzato nella provincia di Verona ha risposto a queste esigenze adottando il sistema Taurus di Dakota con griglia carrabile in ghisa sferoidale certificata secondo UNI EN 1433.
Il contesto presentava dei vincoli sfidanti:
- transito continuo di barelle, carrozzine e mezzi di soccorso
- presenza di utenti con mobilità ridotta
- necessità di proteggere i reparti interrati dalle infiltrazioni
La scelta di una griglia in ghisa per canaletta ha permesso di superare i limiti prestazionali del polipropilene, garantendo durabilità strutturale e conformità normativa.
Leggi il nostro articolo e scopri la griglia più adatta al tuo progetto
Requisiti di drenaggio per l'area sanitaria
L'area esterna della struttura registra un traffico misto particolarmente intenso. Il flusso giornaliero comprende:
- pazienti anziani
- pazienti con difficoltà deambulatorie
- carrozzine
- mezzi motorizzati per pazienti
- personale medico
- visitatori
mentre il transito veicolare coinvolge: autovetture, motocicli e auto del personale autorizzato.
In aggiunta, la canalina doveva essere installata vicino ad aiuole perimetrali, alberi e aree verdi che contribuiscono al carico organico nel sistema di drenaggio. Quindi foglie, terriccio e altri detriti si accumulano rapidamente rendendo necessario un sistema di facile manutenzione.
Lo studio di progettazione ha definito la classe di carico minima C250 (carico di prova 250 kN). Questa specifica ha orientato immediatamente la scelta verso le nostre griglie per canalette in ghisa sferoidale, escludendo soluzioni meno adatte.

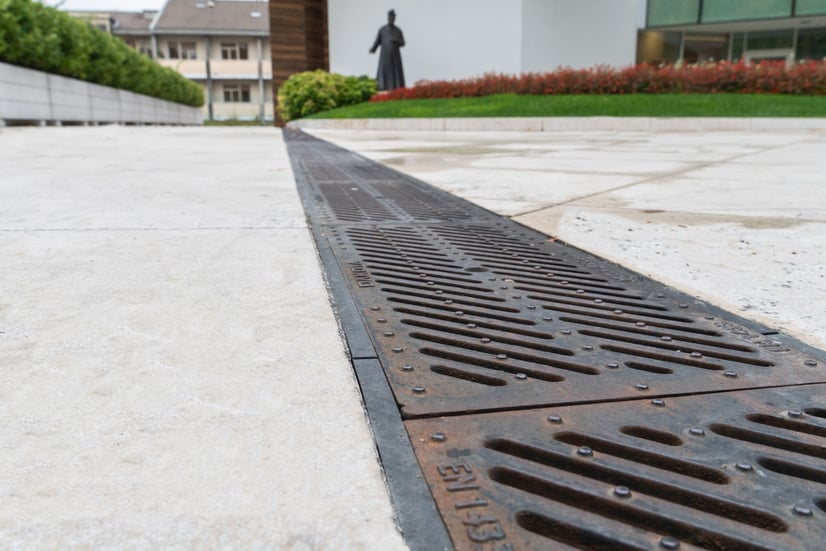

Il sistema Taurus con griglia in ghisa per canaletta C250

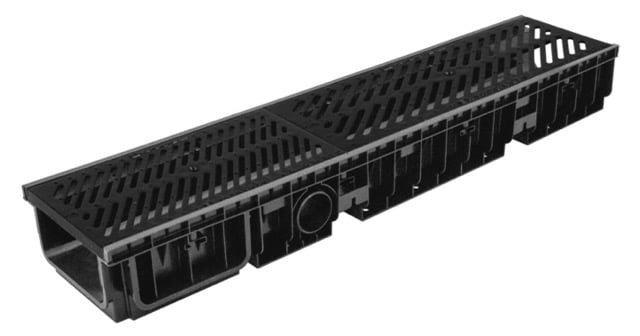

La soluzione definitiva per il progetto è la canaletta Taurus 200/150 (codice POZ92-2015P) in polietilene ad alta densità (PE-HD) con griglie in ghisa sferoidale classe C250. Questo accoppiamento sfrutta i vantaggi di entrambi i materiali:
- Leggerezza e resistenza chimica del corpo canale
- Robustezza e durabilità della superficie esposta
Un vantaggio della canaletta Taurus è la sua geometria interna che aumenta la scabrosità della superficie rispetto a una canaletta in calcestruzzo prevenendo la sedimentazione di materiali fini anche a velocità di flusso ridotte.
Inoltre, il sistema di ancoraggio della griglia al corpo canale utilizza un profilo a incastro meccanico che assorbe le vibrazioni del transito senza trasmettere sollecitazioni al PE-HD sottostante.
Scopri di più sui sitemi di drenaggio per le acque meteoriche

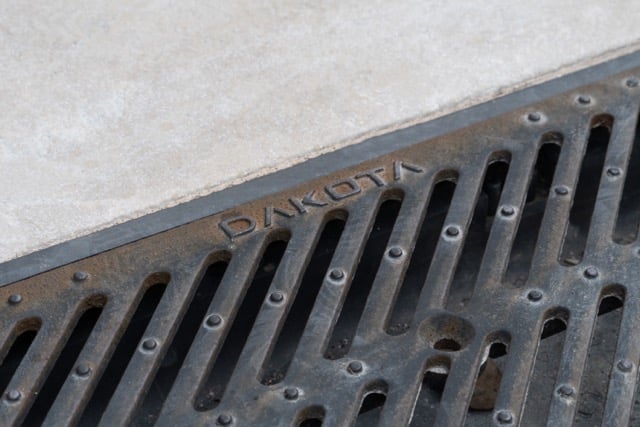

Griglie in ghisa antitacco con bugnature antiscivolo
Le fessure di drenaggio della griglia sono un rischio di incastro per tacchi, bastoni ortopedici e ruote di piccolo diametro (come quelle delle carrozzine pieghevoli).
La griglia in ghisa carrabile che è stata installata è progettata per prevenire questi rischi ed eventuali scivolamenti in condizioni di bagnato:
- Bugnature antiscivolo rialzate: aumentano il coefficiente di attrito anche in presenza di film acquoso.
- Fessure di drenaggio oblique a 45°: eliminano il rischio di incastro con la direzione di marcia dell'utenza, distribuendo il carico su una superficie maggiore. Questa geometria riduce di molto la probabilità di incastro rispetto alle fessure longitudinali tradizionali.
- La conformazione a doppia fila parallela garantisce comunque una superficie di passaggio dell'acqua di 420 cm² per metro lineare.
Ispezione e manutenzione del sistema di drenaggio
L'accesso per la pulizia ordinaria e straordinaria è dato dai pozzetti di ispezione Plus (POZ01-1372) oltre che alle stesse griglie in ghisa.

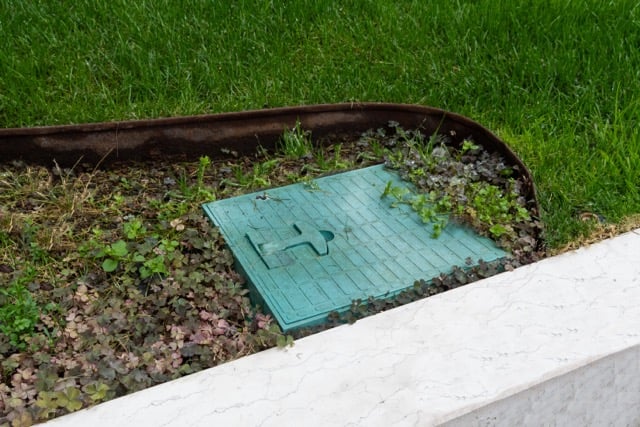

Questi metodi di pulizia e manutenzione sono necessari per raccogliere tutti sedimenti prima che raggiungano il pozzetto di scolo o la rete fognaria principale. I pozzetti sifonati impiegati, sono dotati di coperchi con maniglia integrata (POZ02-1348M), installati esclusivamente nelle zone verdi marginali, lontane dai percorsi pedonali per eliminare il rischio di inciampo.
Perché scegliere una griglia in ghisa per canaletta C250 antitacco
La griglia in ghisa per canaletta c250 modello POZ90-1361HC è il componente principale del sistema con rinforzi trasversali ogni 150 mm, una configurazione necessaria per raggiungere la portata certificata.
Il peso specifico di 17,2 kg/m garantisce stabilità al passaggio veicolare e pedonale senza necessità di sistemi di bloccaggio supplementari. Un altro dettaglio è la vernice epossidica nera applicata a caldo che protegge la superficie da agenti atmosferici e chimici, estendendo la vita utile del profotto.
Linee guida per la posa in opera della canaletta con griglia in ghisa
Il raggiungimento della classe di carico C250 dipende criticamente dalla corretta esecuzione del letto di posa e dei rinfianchi laterali. L'installazione del sistema Taurus nel cantiere veronese ha seguito le prescrizioni tecniche di Dakota e le linee guida del nostro manuale di posa.
Scarica il manuale si posa delle canalette Dakota
Allineamento e planarità con la pavimentazione finita
La quota della griglia rispetto al piano finito influenza direttamente la sicurezza pedonale e l'efficienza di drenaggio. In questo caso, la verifica finale della planarità ha confermato scostamenti inferiori a 3 mm su tutta la superficie del piazzale e, la perfetta complanarità tra griglia e pavimentazione, elimina punti di accumulo di acqua e riduce le vibrazioni generate dal transito veicolare, aumentando la vita utile dell'intero sistema.
Conclusione
Il caso studio della struttura ospedaliera della provincia di Verona dimostra come la selezione corretta dei materiali nel sistema di drenaggio lineare influenzi direttamente la sicurezza degli utenti e la durabilità dell'infrastruttura. Combinare la canaletta in PE-HD con le griglie in ghisa è stata la soluzione ottimale per questo progetto che ha richiesto resistenza strutturale, conformità normativa e protezione dei locali interrati.
FAQ
Perché abbinare una canaletta in PE-HD a una griglia in ghisa sferoidale?
L'abbinamento tra canaletta in PE-HD (polietilene ad alta densità) e griglia in ghisa sferoidale unisce la leggerezza del corpo canale alla robustezza superficiale.
I principali vantaggi sono:
- Resistenza chimica e bassa scabrosità: il PE-HD è inerte agli agenti chimici e la sua superficie liscia riduce la sedimentazione dei detriti organici (come foglie e terriccio).
- Resistenza ai carichi concentrati: la griglia in ghisa sferoidale assorbe il peso dei veicoli e del transito pedonale.
- Assorbimento delle vibrazioni: il profilo di incastro evita di scaricare le sollecitazioni sul corpo della canaletta sottostante.
